Współczynnik temperaturowy oscylatorów CMOS VCXO (oscylator kryształowy sterowany napięciem) jest kluczowym parametrem, który znacząco wpływa na ich wydajność w różnych zastosowaniach. Jako renomowany dostawca oscylatorów CMOS VCXO rozumiemy znaczenie tego parametru i jego konsekwencje dla naszych klientów. W tym wpisie na blogu zagłębimy się w koncepcję współczynnika temperaturowego oscylatorów CMOS VCXO, jego znaczenie i wpływ na ogólną wydajność tych urządzeń.
Zrozumienie współczynnika temperaturowego
Współczynnik temperaturowy oscylatora odnosi się do szybkości, z jaką zmienia się jego częstotliwość wyjściowa w zależności od zmian temperatury. Zwykle wyraża się go w częściach na milion na stopień Celsjusza (ppm/°C). Dodatni współczynnik temperaturowy oznacza, że częstotliwość wyjściowa rośnie wraz ze wzrostem temperatury, natomiast ujemny współczynnik temperaturowy wskazuje, że częstotliwość maleje wraz ze wzrostem temperatury.
W przypadku oscylatorów CMOS VCXO współczynnik temperaturowy jest określany przede wszystkim przez charakterystykę rezonatora kwarcowego i powiązanego z nim obwodu. Rezonator kwarcowy jest kluczowym elementem zapewniającym stabilną częstotliwość odniesienia dla oscylatora. Jednakże częstotliwość rezonansowa kryształu jest wrażliwa na zmiany temperatury spowodowane rozszerzalnością cieplną i kurczeniem się materiału kryształu.
Obwód CMOS w oscylatorze VCXO został zaprojektowany do kontrolowania częstotliwości wyjściowej poprzez przyłożenie napięcia do rezonatora kwarcowego. Pozwala to na precyzyjne dostrojenie częstotliwości w określonym zakresie. Jednakże na wydajność obwodów CMOS mogą również wpływać zmiany temperatury, które mogą dodatkowo wpływać na ogólny współczynnik temperaturowy oscylatora.
Znaczenie współczynnika temperaturowego
Współczynnik temperaturowy oscylatora CMOS VCXO jest ważnym parametrem, ponieważ bezpośrednio wpływa na stabilność częstotliwości oscylatora w szerokim zakresie temperatur. W wielu zastosowaniach, takich jak telekomunikacja, lotnictwo i przemysłowe systemy sterowania, do niezawodnego działania niezbędna jest precyzyjna stabilność częstotliwości.
Na przykład w sieci telekomunikacyjnej oscylatory służą do generowania sygnałów zegarowych synchronizujących transmisję i odbiór danych. Wszelkie zmiany częstotliwości spowodowane zmianami temperatury mogą prowadzić do błędów w transmisji danych, co skutkuje zmniejszeniem wydajności i niezawodności sieci. Podobnie w zastosowaniach lotniczych oscylatory są stosowane w systemach nawigacyjnych i sprzęcie komunikacyjnym, gdzie dokładna kontrola częstotliwości ma kluczowe znaczenie dla bezpiecznego i wydajnego działania.
Oprócz stabilności częstotliwości współczynnik temperaturowy wpływa również na szum fazowy oscylatora. Szum fazowy jest miarą losowych wahań fazy sygnału wyjściowego, które mogą pogorszyć jakość sygnału i zwiększyć bitową stopę błędów w cyfrowych systemach komunikacyjnych. Wysoki współczynnik temperaturowy może powodować wzrost szumu fazowego wraz ze wzrostem temperatury, co dodatkowo pogarsza wydajność systemu.
Czynniki wpływające na współczynnik temperaturowy
Na współczynnik temperaturowy oscylatorów CMOS VCXO może wpływać kilka czynników. Należą do nich:
- Materiał kryształu:Różne rodzaje materiałów krystalicznych mają różne współczynniki temperaturowe. Na przykład kryształy kwarcu są powszechnie stosowane w oscylatorach VCXO ze względu na ich doskonałą stabilność częstotliwości i niski współczynnik temperaturowy. Jednakże współczynnik temperaturowy kryształów kwarcu może nadal się różnić w zależności od cięcia i orientacji kryształu.
- Montaż kryształu:Sposób zamontowania kryształu w oscylatorze może również wpływać na jego współczynnik temperaturowy. Właściwa technika montażu może pomóc zminimalizować naprężenia mechaniczne działające na kryształ, co może zmniejszyć zmiany częstotliwości wywołane temperaturą.
- Projekt obwodu CMOS:Konstrukcja obwodu CMOS w oscylatorze VCXO może mieć znaczący wpływ na współczynnik temperaturowy. Stosując techniki kompensacji temperatury, takie jak czujniki temperatury i pętle sterowania ze sprzężeniem zwrotnym, można zminimalizować wpływ zmian temperatury na działanie oscylatora.
- Projekt opakowania:Konstrukcja obudowy oscylatora może również odgrywać rolę w określaniu współczynnika temperaturowego. Dobrze zaprojektowana obudowa może zapewnić dobrą izolację termiczną i ochronę rezonatora kwarcowego i obwodów CMOS, zmniejszając wpływ zmian temperatury zewnętrznej.
Pomiar współczynnika temperaturowego
Aby dokładnie zmierzyć współczynnik temperaturowy oscylatora CMOS VCXO, wymagany jest specjalistyczny sprzęt testowy. Najpopularniejszą metodą jest użycie komory temperaturowej do kontrolowania temperatury oscylatora i licznika częstotliwości do pomiaru częstotliwości wyjściowej w różnych temperaturach.
Współczynnik temperaturowy można następnie obliczyć, mierząc zmianę częstotliwości w określonym zakresie temperatur i dzieląc ją przez zmianę temperatury. Na przykład, jeśli częstotliwość wyjściowa oscylatora zmieni się o 10 ppm w zakresie temperatur 20°C, współczynnik temperaturowy wyniesie 0,5 ppm/°C.
Sterowanie współczynnikiem temperaturowym
Jako dostawca oscylatorów CMOS VCXO stosujemy kilka technik kontroli i minimalizacji współczynnika temperaturowego naszych produktów. Należą do nich:
- Wybór kryształów:Starannie dobieramy rezonatory kryształowe o niskich współczynnikach temperaturowych i wysokiej stabilności częstotliwości. Stosując wysokiej jakości kryształy, możemy zapewnić, że nasze oscylatory mają doskonałą wydajność w szerokim zakresie temperatur.
- Kompensacja temperatury:W naszych konstrukcjach oscylatorów uwzględniamy obwody kompensujące temperaturę, aby przeciwdziałać skutkom zmian temperatury. Obwody te wykorzystują czujniki temperatury do monitorowania temperatury i odpowiedniego dostosowania częstotliwości wyjściowej.
- Optymalizacja projektu opakowania:Optymalizujemy konstrukcję naszych oscylatorów, aby zapewnić dobrą izolację termiczną i ochronę. Pomaga to zmniejszyć wpływ zmian temperatury zewnętrznej na wydajność oscylatora.
- Testowanie i kalibracja:Przeprowadzamy szeroko zakrojone testy i kalibrację naszych oscylatorów, aby upewnić się, że spełniają one określone wymagania dotyczące współczynnika temperaturowego. Obejmuje to testowanie oscylatorów w różnych temperaturach i częstotliwościach w celu sprawdzenia ich działania.
Nasz asortyment produktów
W naszej firmie oferujemy szeroką gamę oscylatorów CMOS VCXO o różnych współczynnikach temperaturowych i specyfikacjach wydajnościowych, aby sprostać różnorodnym potrzebom naszych klientów. Niektóre z naszych popularnych produktów to:
- Oscylator VCXO o niskim poziomie szumów fazowych 7 X 5: Ten oscylator charakteryzuje się niskim poziomem szumów fazowych i doskonałą stabilnością częstotliwości, dzięki czemu nadaje się do zastosowań wymagających sygnałów zegarowych o wysokiej wydajności.

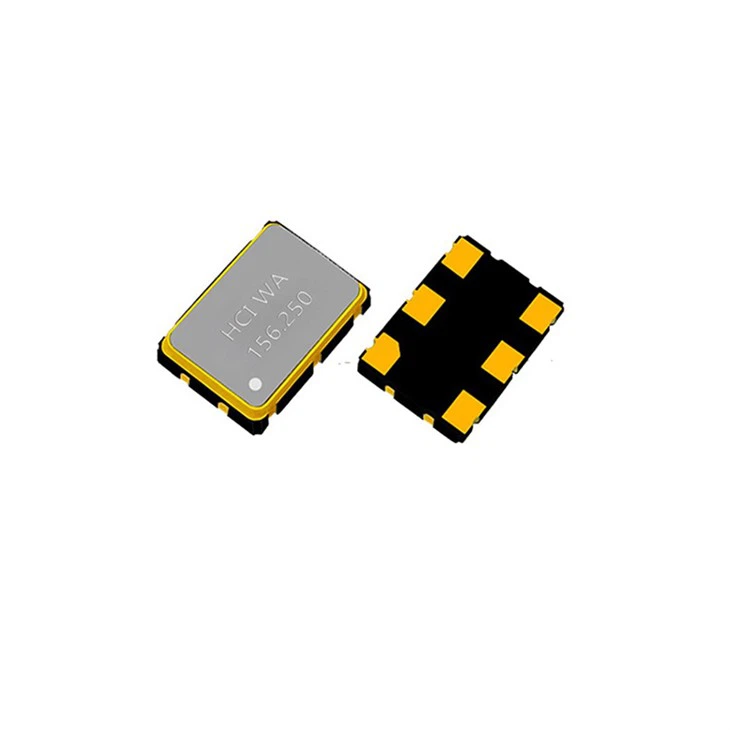

- Oscylator wyjściowy HCMOS VCXO 3225: Ten kompaktowy oscylator oferuje szybkie wyjście HCMOS i szeroki zakres częstotliwości, dzięki czemu idealnie nadaje się do stosowania w urządzeniach przenośnych i systemach komunikacyjnych.
- Oscylator wyjściowy HCMOS VCXO 2520: Ten ultramały oscylator zapewnia wysoką wydajność wyjścia HCMOS w miniaturowej obudowie, dzięki czemu nadaje się do zastosowań, w których przestrzeń jest ograniczona.
Wniosek
Współczynnik temperaturowy oscylatorów CMOS VCXO jest krytycznym parametrem wpływającym na stabilność częstotliwości i wydajność tych urządzeń. Rozumiejąc koncepcję współczynnika temperaturowego i jego znaczenie, a także czynniki, które na niego wpływają, możemy lepiej kontrolować i optymalizować działanie naszych oscylatorów.
Jako wiodący dostawca oscylatorów CMOS VCXO, dokładamy wszelkich starań, aby dostarczać naszym klientom produkty wysokiej jakości, spełniające ich specyficzne wymagania. Nasza szeroka gama produktów w połączeniu z naszą wiedzą specjalistyczną w zakresie projektowania i produkcji oscylatorów pozwala nam oferować dostosowane do indywidualnych potrzeb rozwiązania dla szerokiego zakresu zastosowań.
Jeśli są Państwo zainteresowani dodatkowymi informacjami na temat naszych oscylatorów CMOS VCXO lub chcieliby Państwo omówić swoje specyficzne wymagania, prosimy o kontakt. Nasz zespół ekspertów chętnie Ci pomoże i zaproponuje najlepsze możliwe rozwiązania dla Twoich potrzeb.
