Wymagania dotyczące zegara próbkującego odgrywają kluczową rolę w systemach akwizycji danych, szczególnie w przypadku korzystania z oscylatora LVDS VCXO (Low-Voltage Differential Signaling Pressure-Controlled Crystal Oscillator). Jako zaufany dostawca oscylatorów LVDS VCXO rozumiemy znaczenie spełnienia tych wymagań w celu zapewnienia optymalnej wydajności systemów akwizycji danych. W tym blogu zagłębimy się w kluczowe wymagania dotyczące zegara próbkowania dla systemów akwizycji danych wykorzystujących oscylator LVDS VCXO.
1. Stabilność częstotliwości
Stabilność częstotliwości jest jednym z najważniejszych wymagań dotyczących zegara próbkującego w systemie akwizycji danych. Oscylator LVDS VCXO musi zapewniać stabilną częstotliwość wyjściową w czasie i w różnych warunkach środowiskowych. Wszelkie wahania częstotliwości mogą prowadzić do błędów w akwizycji danych, takich jak drgania i szumy fazowe, które mogą pogorszyć ogólną wydajność systemu.
Stabilność częstotliwości oscylatora LVDS VCXO jest zwykle określana w częściach na milion (ppm). Niższa wartość ppm wskazuje na lepszą stabilność częstotliwości. Na przykład stabilność częstotliwości wynosząca 10 ppm oznacza, że częstotliwość wyjściowa może zmieniać się maksymalnie o 10 części na milion w określonym zakresie temperatur i okresie czasu.
Aby osiągnąć stabilność wysokiej częstotliwości, nasze oscylatory LVDS VCXO zostały zaprojektowane z wykorzystaniem wysokiej jakości rezonatorów kwarcowych i zaawansowanych technik kompensacji temperatury. Funkcje te pomagają zminimalizować wpływ zmian temperatury i innych czynników środowiskowych na częstotliwość wyjściową, zapewniając stabilny i niezawodny zegar próbkowania dla systemów akwizycji danych.
2. Jitter i szum fazowy
Jitter i szum fazowy to dwa ważne parametry opisujące krótkoterminowe i długoterminowe zmiany sygnału wyjściowego oscylatora LVDS VCXO. Jitter odnosi się do szybkich, losowych zmian w taktowaniu sygnału wyjściowego, podczas gdy szum fazowy odnosi się do przypadkowych wahań fazy sygnału wyjściowego.
Nadmierne drgania i szumy fazowe mogą powodować błędy w akwizycji danych, szczególnie w zastosowaniach wymagających dużej szybkości. Na przykład w szybkim systemie akwizycji danych drgania mogą powodować próbkowanie danych w niewłaściwym czasie, co prowadzi do błędów bitowych i uszkodzenia danych. Szum fazowy może również wpływać na dokładność zegara próbkującego, prowadząc do błędów w pomiarze sygnału wejściowego.
Aby zminimalizować jitter i szumy fazowe, nasze oscylatory LVDS VCXO zostały zaprojektowane z wykorzystaniem obwodów o niskim poziomie szumów i zaawansowanych technik filtrowania. Funkcje te pomagają zredukować przypadkowe zmiany sygnału wyjściowego, zapewniając czysty i stabilny zegar próbkowania w systemach akwizycji danych.
3. Napięcie wyjściowe i wahania
Napięcie wyjściowe i wahania oscylatora LVDS VCXO to ważne parametry wpływające na kompatybilność i wydajność systemu akwizycji danych. Napięcie wyjściowe musi być zgodne z wymaganiami dotyczącymi napięcia wejściowego urządzenia do gromadzenia danych, natomiast wahania wyjściowe muszą być wystarczające do sterowania wejściem urządzenia.
Nasze oscylatory LVDS VCXO zostały zaprojektowane tak, aby zapewnić standardowe napięcie wyjściowe LVDS wynoszące 3,3 V. Ten poziom napięcia jest szeroko stosowany w systemach gromadzenia danych i jest kompatybilny z większością urządzeń do gromadzenia danych. Huśtawka wyjściowa naszych oscylatorów LVDS VCXO wynosi zazwyczaj od 350 mV do 450 mV, co jest wystarczające do sterowania wejściem większości urządzeń do gromadzenia danych.
4. Zasięg ciągnięcia
Zakres ciągnięcia oscylatora LVDS VCXO odnosi się do zakresu częstotliwości, które oscylator można dostroić poprzez przyłożenie napięcia sterującego. Zakres ciągnięcia jest ważnym parametrem w systemach akwizycji danych, które wymagają regulacji częstotliwości, na przykład w zastosowaniach ze przeskakiwaniem częstotliwości.
Nasze oscylatory LVDS VCXO mają szeroki zakres uciągu, zwykle od ± 50 ppm do ± 100 ppm. Pozwala to na precyzyjną regulację częstotliwości i zapewnia dostrojenie oscylatora do żądanej częstotliwości dla systemu gromadzenia danych.
5. Rozmiar opakowania i montaż
Rozmiar obudowy i montaż oscylatora LVDS VCXO są ważnymi kwestiami w przypadku systemów akwizycji danych, zwłaszcza w zastosowaniach, w których przestrzeń jest ograniczona. Nasze oscylatory LVDS VCXO są dostępne w różnych rozmiarach opakowań, w tym w popularnych pakietach 7050 i 3225.
TheOscylator LVDS VCXO 3,3 V 7050to wysokowydajny oscylator, który zapewnia doskonałą stabilność częstotliwości i niski jitter. Jest dostępny w kompaktowej obudowie o wymiarach 7,0 x 5,0 mm, co czyni go idealnym do zastosowań, w których przestrzeń jest ograniczona.

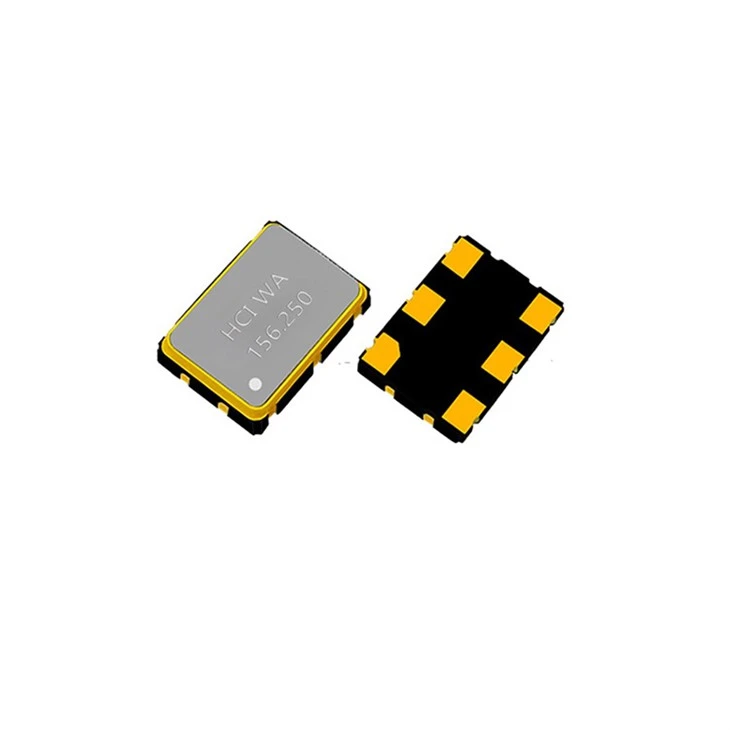

TheWyjściowy oscylator VCXO LVDS 3225to kolejna popularna opcja oferująca mniejsze opakowanie o wymiarach 3,2 x 2,5 mm. Nadaje się do zastosowań, w których wymagana jest jeszcze większa oszczędność miejsca.
6. Wymagania środowiskowe
Systemy gromadzenia danych są często używane w trudnych warunkach, gdzie są narażone na zmiany temperatury, wilgotność i inne czynniki środowiskowe. Oscylator LVDS VCXO musi być w stanie niezawodnie działać w tych warunkach, aby zapewnić dokładność i niezawodność systemu gromadzenia danych.
Nasze oscylatory LVDS VCXO zostały zaprojektowane tak, aby spełniać wymagania środowiskowe większości aplikacji do gromadzenia danych. Zazwyczaj są przeznaczone do pracy w zakresie temperatur od -40°C do +85°C i w zakresie wilgotności od 0% do 95%, bez kondensacji. Specyfikacje te zapewniają, że oscylator może działać niezawodnie w szerokim zakresie warunków środowiskowych.
Wniosek
Podsumowując, wymagania dotyczące zegara próbkowania dla systemów akwizycji danych wykorzystujących oscylator LVDS VCXO mają kluczowe znaczenie dla zapewnienia optymalnej wydajności systemu. Stabilność częstotliwości, jitter i szum fazowy, napięcie wyjściowe i wahania, zakres uciągu, rozmiar obudowy i sposób montażu, a także wymagania środowiskowe to ważne czynniki, które należy wziąć pod uwagę przy wyborze oscylatora LVDS VCXO do systemu akwizycji danych.
Jako wiodący dostawca oscylatorów LVDS VCXO oferujemy szeroką gamę wysokowydajnych oscylatorów, które spełniają wymagania dotyczące zegara próbkowania w systemach akwizycji danych. Nasze oscylatory zostały zaprojektowane w oparciu o zaawansowaną technologię i wysokiej jakości komponenty, aby zapewnić niezawodne i dokładne działanie. Jeśli szukasz niezawodnego oscylatora LVDS VCXO do swojego systemu akwizycji danych, skontaktuj się z nami, aby omówić Twoje wymagania i zapoznać się z naszą ofertą produktów.
Referencje
- „Przegląd technologii sygnalizacji różnicowej niskiego napięcia (LVDS),” Nota aplikacyjna National Semiconductor, 2002.
- „Projekt i zastosowanie oscylatora kryształowego”, Microchip Technology Inc., 2019.
- „Systemy gromadzenia danych: zasady i zastosowania”, John G. Webster, 1999.
