Jak przetestować filtr piły?

Testowanie filtra powierzchniowej fali akustycznej (SAW) jest kluczowym procesem zapewniającym, że jego działanie spełnia wymagane standardy. Jako dostawca filtrów SAW rozumiemy znaczenie dokładnych testów w dostarczaniu naszym klientom produktów wysokiej jakości. Na tym blogu omówimy różne metody i procedury testowania filtrów SAW.

1. Zrozumienie filtrów SAW

Przed zagłębieniem się w metody testowania niezbędna jest podstawowa wiedza na temat filtrów SAW. Filtry SAW to urządzenia elektroniczne wykorzystujące powierzchniowe fale akustyczne do filtrowania sygnałów elektrycznych. Są szeroko stosowane w systemach komunikacyjnych, takich jak telefony komórkowe, routery Wi-Fi i systemy radarowe, ze względu na doskonałą selektywność częstotliwości, niewielkie rozmiary i niski koszt.

Filtry SAW działają poprzez konwersję sygnału elektrycznego na powierzchniową falę akustyczną na podłożu piezoelektrycznym. Fala przemieszcza się po powierzchni podłoża, a następnie jest ponownie przekształcana w sygnał elektryczny. Działanie filtrujące zachodzi, ponieważ filtr SAW jest zaprojektowany tak, aby przepuszczać tylko niektóre częstotliwości, tłumiąc inne.

2. Sprzęt testowy

Aby przetestować filtr SAW, potrzebnych jest kilka elementów wyposażenia. Do najczęstszych należą:

• Analizator sieci: Analizator sieciowy służy do pomiaru parametrów rozpraszania (S - parametrów) filtra SAW. S - parametry opisują zachowanie urządzenia w zakresie odbicia i transmisji sygnałów. Dwa najważniejsze parametry S dla filtrów SAW to S11 (współczynnik odbicia wejściowego) i S21 (współczynnik transmisji). Mierząc te parametry, możemy określić tłumienie wtrąceniowe, tłumienie odbiciowe i szerokość pasma filtra.
• Analizator widma: Analizator widma służy do wyświetlania widma częstotliwości sygnałów wejściowych i wyjściowych filtra SAW. Pomaga w wizualizacji charakterystyki częstotliwościowej filtra i identyfikowaniu wszelkich niepożądanych sygnałów fałszywych.
• Generator sygnału: Generator sygnału służy do generowania sygnałów wejściowych dla filtra SAW. Może wytwarzać szeroki zakres częstotliwości i typów sygnałów, takich jak sygnały fali ciągłej (CW) i sygnały modulowane.

3. Procedury testowania

3.1. Wstępna kontrola

Przed wykonaniem jakichkolwiek testów elektrycznych należy przeprowadzić oględziny filtra SAW. Sprawdź, czy nie ma uszkodzeń fizycznych, takich jak pęknięcia opakowania lub przerwane przewody. Wszelkie uszkodzone filtry należy wyrzucić, ponieważ mogą mieć słabą wydajność.

3.2. Test odchylenia prądu stałego

Niektóre filtry SAW wymagają do prawidłowego działania napięcia polaryzacji DC. Aby przetestować polaryzację DC należy podłączyć zasilacz do odpowiednich pinów filtra SAW i zmierzyć prąd płynący przez filtr. Zmierzony prąd powinien mieścić się w określonym zakresie. Jeśli prąd jest zbyt wysoki lub zbyt niski, może to wskazywać na problem z filtrem lub obwodem polaryzacji.

3.3. S - Pomiar parametrów

Najważniejszym badaniem filtrów SAW jest pomiar parametru S. Podłącz filtr SAW do analizatora sieci za pomocą odpowiednich przystawek testowych. Ustaw analizator sieci na pomiar S11 i S21 w żądanym zakresie częstotliwości.

• Utrata wtrąceniowa: Tłumienie wtrąceniowe to ilość mocy sygnału tracona, gdy sygnał przechodzi przez filtr SAW. Oblicza się ją jako stosunek mocy wyjściowej do mocy wejściowej i zwykle wyraża się ją w decybelach (dB). Dobry filtr SAW powinien mieć niską tłumienność wtrąceniową w swoim paśmie przepustowym.
• Strata zwrotu: Strata odbicia jest miarą tego, jaka część sygnału wejściowego jest odbijana z powrotem od filtra SAW. Oblicza się ją jako stosunek mocy odbitej do mocy padającej i wyraża się ją także w dB. Wysoka strata powrotna wskazuje, że impedancja filtra jest dobrze dopasowana do źródła.
• Przepustowość łącza: Szerokość pasma filtra SAW to zakres częstotliwości, w którym filtr umożliwia przepuszczanie sygnałów z akceptowalną tłumiennością wtrąceniową. Zwykle definiuje się go jako zakres częstotliwości pomiędzy punktami -3 dB współczynnika transmisji (S21).

3.4. Test odpowiedzi częstotliwościowej

Użyj analizatora widma i generatora sygnału, aby przetestować charakterystykę częstotliwościową filtra SAW. Podłącz generator sygnału do wejścia filtra SAW, a analizator widma do wyjścia. Przesuń częstotliwość generatora sygnału w żądanym zakresie i obserwuj widmo wyjściowe na analizatorze widma.

Odpowiedź częstotliwościowa powinna wykazywać dobrze zdefiniowane pasmo przepustowe i pasmo zaporowe. Pasmo przepustowe powinno mieć płaską charakterystykę z niską tłumiennością wtrąceniową, natomiast pasmo zaporowe powinno charakteryzować się wysokim tłumieniem. Wszelkie tętnienia lub nieregularności w odpowiedzi częstotliwościowej mogą wskazywać na problem z konstrukcją filtra lub procesem produkcyjnym.

3.5. Test fałszywych odpowiedzi

Błędne odpowiedzi to niepożądane sygnały, które pojawiają się poza pożądanym pasmem przepustowym filtra SAW. Aby sprawdzić fałszywe odpowiedzi, użyj analizatora widma do przeskanowania zakresu częstotliwości poza pasmem przepustowym. Błędne odpowiedzi powinny znajdować się poniżej określonego poziomu, zwykle - 30 dB lub - 40 dB w stosunku do sygnału pasma przepustowego.

4. Testowanie różnych typów filtrów SAW

W naszej ofercie znajdziesz szeroką gamę filtrów SAW m.inFiltr pasmowy RF SAW 3 X 3 X 1,25,Filtr piły wysokiej częstotliwości 5050, ITO - 39 Filtr PIŁY 3PIN. Procedury testowania tych filtrów są podobne, ale mogą występować pewne różnice w parametrach testowych ze względu na ich różne specyfikacje.

• Filtr pasmowy RF SAW 3 X 3 X 1,25: Ten typ filtra jest przeznaczony do zastosowań związanych z częstotliwością radiową. Podczas testowania należy zwrócić szczególną uwagę na częstotliwość środkową filtra, szerokość pasma i tłumienność w zakresie RF.

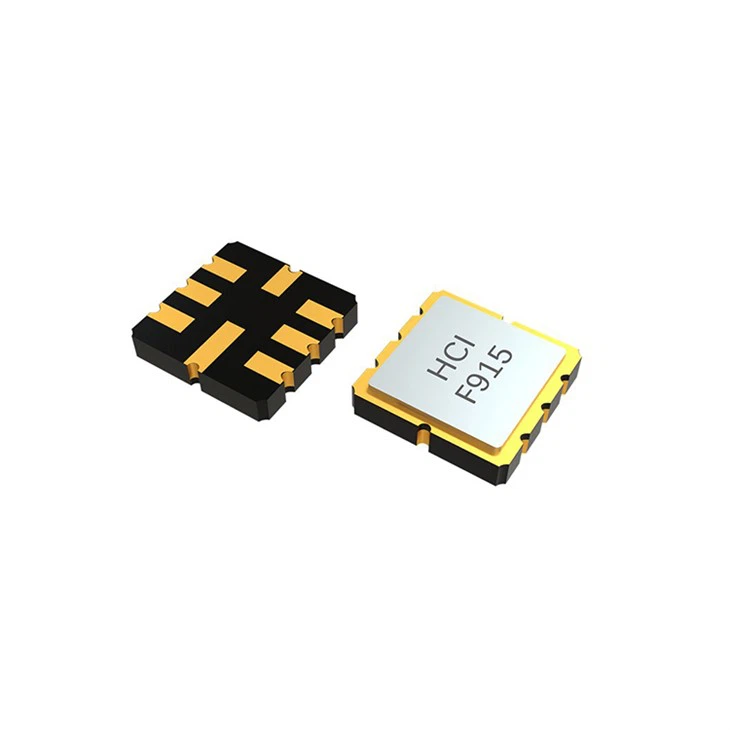

• Filtr piły wysokiej częstotliwości 5050: Filtry SAW wysokiej częstotliwości są używane w zastosowaniach wymagających pracy z wysoką częstotliwością. Testowanie tych filtrów może wymagać sprzętu testowego o wyższej częstotliwości i bardziej precyzyjnych technik pomiarowych.

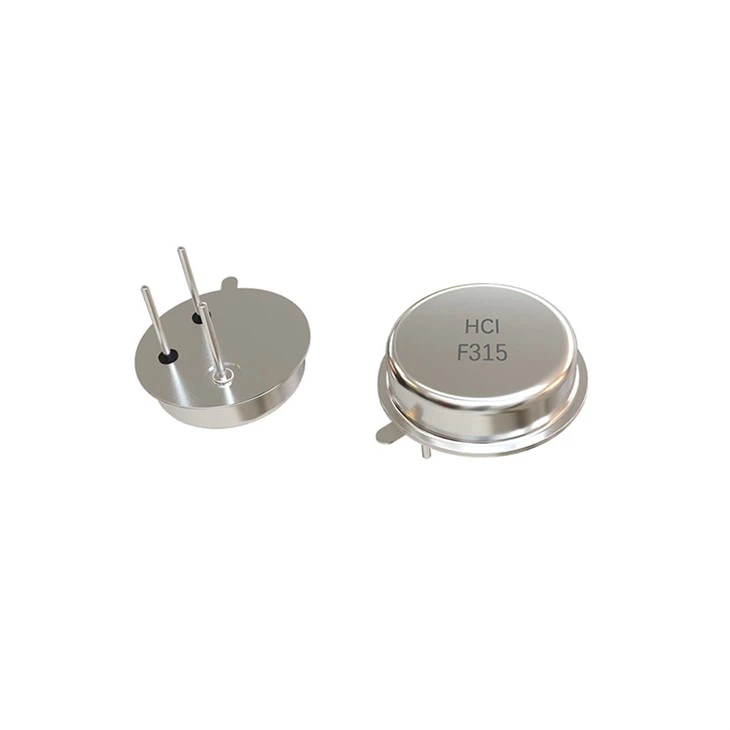

• TO - 39 Filtr PIŁY 3PIN: Pakiet TO - 39 jest pakietem powszechnym dla filtrów SAW. Podczas testowania tego typu filtra należy upewnić się, że przewody są prawidłowo podłączone i że pakiet nie wprowadza żadnych dodatkowych zakłóceń elektrycznych.

5. Zapewnienie jakości

Oprócz wyżej wymienionych badań realizujemy również kompleksowy program zapewnienia jakości. Obejmuje to inspekcje w trakcie procesu produkcyjnego, testowanie partii i testowanie produktu końcowego. Prowadzimy również szczegółowe zapisy z testów każdej partii filtrów SAW, które na życzenie możemy udostępnić naszym klientom.

6. Wniosek

Testowanie filtra SAW to złożony, ale niezbędny proces, aby zapewnić jego wydajność i niezawodność. Używając odpowiedniego sprzętu badawczego i przestrzegając właściwych procedur testowych, możemy dokładnie zmierzyć parametry filtra i zidentyfikować potencjalne problemy. Jako dostawca filtrów SAW dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości, które spełniają najsurowsze standardy branżowe.
